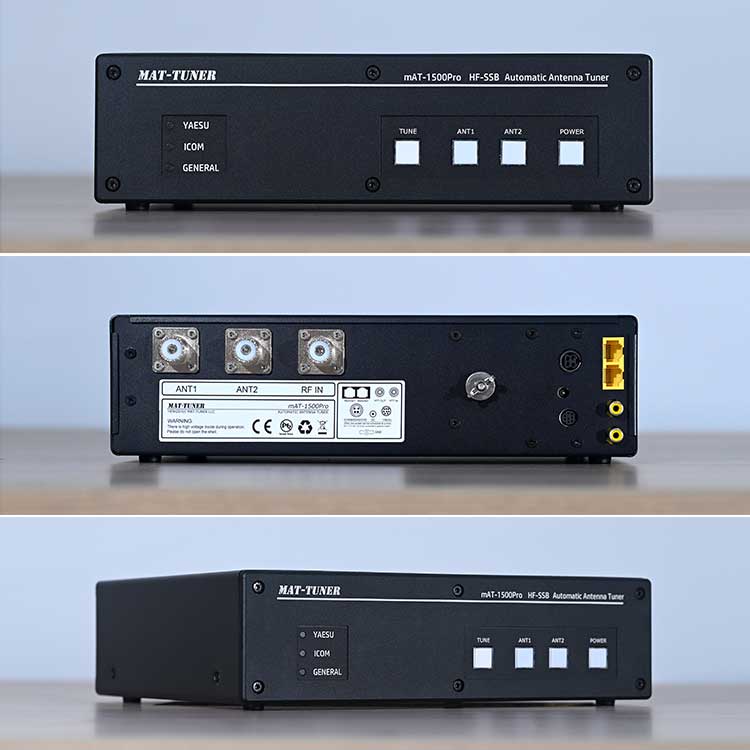

Δέκτης κεραίαςείναι μια βασική συσκευή που χρησιμοποιείται για την επίλυση του προβλήματος αναντιστοιχίας σύνθετης αντίστασης μεταξύ του συστήματος κεραίας και του πομπού/δέκτη. Η βασική του αξία έγκειται στο να λειτουργεί ως «γέφυρα» για να διασφαλίσει ότι το ραδιοσήμα μπορεί να μεταδοθεί αποτελεσματικά. Τα χαρακτηριστικά και οι εφαρμογές του είναι τα εξής.
Αντιστοίχιση σύνθετης αντίστασης: Η κύρια λειτουργία είναι η μετατροπή της σύνθετης αντίστασης εισόδου της κεραίας (συχνά αλλάζει ανάλογα με τη συχνότητα και το περιβάλλον) στην ιδανική σύνθετη αντίσταση που απαιτείται από τον πομπό (συνήθως καθαρή αντίσταση 50 ohms). Με τη ρύθμιση του δικτύου εσωτερικού επαγωγέα (L) και πυκνωτή (C), ο λόγος στάσιμου κύματος (SWR) του συστήματος μειώνεται, η ανάκλαση του σήματος μειώνεται σημαντικά και βελτιώνεται η απόδοση μετάδοσης ενέργειας.
Εκτεταμένη ζώνη συχνοτήτων εργασίας: Για κεραίες με μικρό ηλεκτρικό μήκος ή που καλύπτουν πολλαπλές ζώνες συχνοτήτων (όπως οι φορητές κεραίες και οι φορητές κεραίες), τα σημεία φυσικού συντονισμού τους είναι περιορισμένα. Οι δέκτες κεραίας μπορούν να τους κάνουν να λειτουργούν αποτελεσματικά σε αυτές τις μη συντονισμένες συχνότητες, διευρύνοντας σημαντικά το διαθέσιμο εύρος συχνοτήτων.
Προστασία εξοπλισμού: Η υψηλή αναλογία στάσιμων κυμάτων θα προκαλέσει την ανάκλαση μεγάλης ποσότητας σήματος πίσω στον τελικό σωλήνα ενισχυτή ισχύος του πομπού, με αποτέλεσμα τον κίνδυνο υπερθέρμανσης ή ακόμα και καύσης. Οι δέκτες κεραίας προστατεύουν αποτελεσματικά τον ακριβό εξοπλισμό εκπομπής βελτιστοποιώντας την αντιστοίχιση.
Ευελιξία και προσαρμοστικότητα: Ειδικά σε κινητές ή επιτόπιες επιχειρήσεις (όπως επικοινωνίες έκτακτης ανάγκης, επιστημονική έρευνα), είναι δύσκολο να δημιουργηθεί μια κεραία ιδανικού μεγέθους.Δέκτης κεραίαςεπιτρέψτε τη χρήση μη τυπικών μεγεθών ή προσωρινών απλών κεραιών (όπως μακριά καλώδια, τυχαία καλώδια) για να ξεπεραστούν οι περιορισμοί της τοποθεσίας.
Αποζημίωση για περιβαλλοντικές επιπτώσεις: Η κίνηση αντικειμένων κοντά στην κεραία (όπως οχήματα, δέντρα), οι καιρικές αλλαγές (όπως πάγος και χιόνι) ακόμα και η διάβρωση του αγωγού μπορεί να αλλάξει την αντίσταση της κεραίας. Ο δέκτης κεραίας μπορεί να ρυθμιστεί δυναμικά ή χειροκίνητα για να αντισταθμίσει αυτές τις αλλαγές.
Επικοινωνία βραχέων κυμάτων: Αυτή είναι η πιο κλασική περιοχή εφαρμογής του Antenna Tuner. Οι εκπομπές βραχέων κυμάτων, οι επικοινωνίες ποντοπόρων πλοίων, οι αεροπορικές επικοινωνίες και το ερασιτεχνικό ραδιόφωνο βασίζονται στην ιονόσφαιρα ανάκλαση για μετάδοση σε μεγάλες αποστάσεις. Οι δέκτες κεραίας επιτρέπουν στις σχετικά συμπαγείς κεραίες πλοίων, οχημάτων ή σταθμών βάσης να λειτουργούν ευέλικτα σε πολλαπλές ζώνες και να προσαρμόζονται σε αλλαγές σε πραγματικό χρόνο στην ιονόσφαιρα.
Κινητά και φορητά ραδιόφωνα: Οι κεραίες που χρησιμοποιούνται σε ραδιόφωνα οχημάτων, ραδιόφωνα σακιδίων, σταθμούς πεδίου κ.λπ. έχουν περιορισμένο μέγεθος και είναι δύσκολο να επιτευχθεί συντονισμός πολλαπλών ζωνών. Οι ενσωματωμένοι ή εξωτερικοί δέκτες κεραίας είναι τυπικές λύσεις για την επίλυση προβλημάτων στενών ζωνών συχνοτήτων και χαμηλής απόδοσης, εξασφαλίζοντας ομαλή επικοινωνία εν κινήσει.
Ραδιόφωνο Ερασιτέχνης: Οι λάτρεις του ραδιοφώνου χρειάζονται συχνά να εγκαταστήσουν κεραίες σε περιορισμένους χώρους ή να πειραματιστούν με διάφορες μορφές κεραίας (GP, ανεστραμμένο V, μακρύ καλώδιο κ.λπ.). Οι δέκτες κεραίας είναι απαραίτητα εργαλεία για τη λειτουργία πολλαπλών ζωνών, χρησιμοποιώντας κεραίες χωρίς συντονισμό ή εργασία σε μη σχεδιασμένες συχνότητες, αυξάνοντας σημαντικά την ευελιξία της επικοινωνίας.
Επικοινωνίες Έκτακτης Ανάγκης και Στρατιωτικές Επικοινωνίες: Η ταχεία ανάπτυξη είναι το κλειδί σε τοποθεσίες καταστροφής ή σε περιβάλλοντα μάχης. Οι δέκτες κεραίας επιτρέπουν τη χρήση οποιωνδήποτε διαθέσιμων αγωγών (όπως καλώδια, μεταλλικούς πόλους) ή ακόμη και κατεστραμμένων κεραιών ως προσωρινών καλοριφέρ για να διασφαλιστεί η επικοινωνία.
Δοκιμή κεραίας και Έρευνα και Ανάπτυξη: Όταν οι μηχανικοί δοκιμάζουν πρωτότυπα ή συστήματα κεραιών, οι δέκτες κεραιών μπορούν γρήγορα να αντισταθμίσουν τις αναντιστοιχίες σύνθετης αντίστασης, να διευκολύνουν την άμεση μέτρηση των χαρακτηριστικών ακτινοβολίας κεραίας ή την απόδοση του συστήματος και να επιταχύνουν τη διαδικασία Ε&Α.
Σημαντική Σημείωση:Δέκτης κεραίαςδεν ενισχύει το σήμα ούτε βελτιώνει την απόδοση ακτινοβολίας της ίδιας της κεραίας. Η βασική του συμβολή είναι να μειώσει την απώλεια ισχύος στη γραμμή μετάδοσης και να «σπρώξει» όσο το δυνατόν περισσότερη ισχύ πομπού στην κεραία. Οι σύγχρονοι δέκτες κεραίας είναι συχνά ενσωματωμένοι με συστήματα αυτόματου ελέγχου (αυτόματοι δέκτης κεραίας) για γρήγορη ολοκλήρωση της αντιστοίχισης. Δώστε προσοχή στην ασφάλεια (ραδιοσυχνότητα υψηλής τάσης) κατά τη λειτουργία και εκπέμπετε μόνο σε υψηλή ισχύ μετά από επιτυχή αντιστοίχιση.
